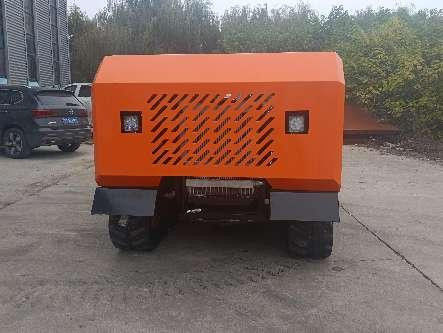

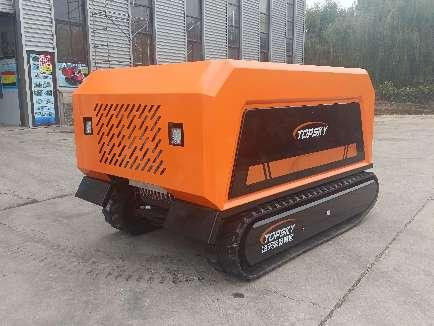

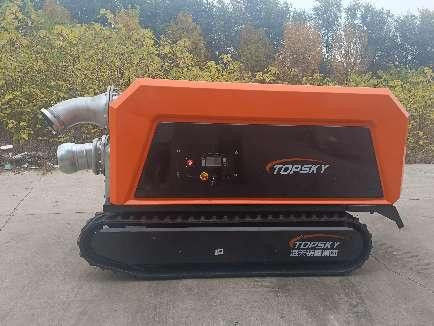

Интегрированный дренажный и демонтажный робот

Мощная часть робота с дренажным двигателем RXR-Q220D состоит из нескольких компонентов, таких как двигатель, корпус передачи, гидравлический насос и гидравлическое сцепление.основная функция гидравлического сцепления заключается в том, чтобы предотвратить пассивное вращение насоса воды, когда он не выводитсяВ качестве вспомогательного источника питания гидравлический насос в основном поставляет масло в двигатель гидравлического двигателя.Он также обеспечивает питание для переключения вакуумного клапана самонагнетающегося насосаКогда водяной насос начинает работать, вакуум внутри корпуса насоса достигается путем переключения гидравлического клапана для достижения цели самонабора.

Он оснащен системой помощи вакууму. Вакуумный насос является безмасляным вакуумным насосом и не требует смазки водой или маслом.самонагнетательный насос и вакуумный насос работают одновременно.. Вакуумный насос имеет функцию автоматического запуска и остановки. После того, как самозагружающийся насос выпускает воду, вакуумный насос автоматически остановится.Когда отрицательное давление в впускной трубе самонагревательного насоса низкое, вакуумный насос будет автоматически запускаться, что устраняет недостаток ранее используемых на рынке вакуумных насосов с автоматическим нагнетанием,где вакуумный насос всегда работает одновременно с самонагнетающимся насосомЭтот недостаток может привести к затоплению вакуумного насоса водой и повреждению из-за усталости.

L Пожарная помощь крупным нефтехимическим предприятиям

l в области городской пожарной охраны;

В области водоотведения, устойчивости к засухе, спасания от мин, предотвращения лесных пожаров, водоотведения дновых канализаций шоссе и мостов, ирригации и т.д.

l в области быстрого обеспечения бытовой водой при внезапных стихийных бедствиях, во время войны, при загрязнении водных источников и во время крупных эпидемий;

L Устранение рисков водосборников

В качестве водозаборного модуля для удаленного водоснабжения

• ★Прямое приводное устройство водяного насоса, гидравлическое движение, с гидравлическим сцеплением:
• Силовая часть робота с дренажным двигателем RXR-Q220D состоит из таких компонентов, как двигатель, корпус передачи, гидравлический насос и гидравлическое сцепление.основная функция гидравлического сцепления заключается в том, чтобы предотвратить пассивное вращение насоса воды, когда он не выводитсяВ качестве вспомогательного источника питания гидравлический насос в основном поставляет масло в двигатель гидравлического двигателя.Он также переключает вакуумный клапан самонагнетающего насосаКогда водяной насос начинает работать, вакуум внутри корпуса насоса достигается путем переключения гидравлического клапана для достижения цели самонабора.
• ★Система с вакуумным приводом:
• Он оснащен системой с вакуумным приводом. Вакуумный насос является безмасляным вакуумным насосом, который не требует смазки водой или маслом.самонагнетательный насос и вакуумный насос работают одновременно.. Вакуумный насос имеет функцию автоматического старта и остановки. Когда самозагружающийся насос выпускает воду, вакуумный насос автоматически останавливается.Когда отрицательное давление в впускной трубе самонагревательного насоса низкое, вакуумный насос будет автоматически запускаться. Это преодолевает недостатки ранее используемых вакуумных насосов на рынке для вакуумных насосов с автоматическим нагнетанием,которые всегда работают одновременно с насосом для самозаготовки, и может вызвать попадание воды в вакуумный насос и повреждение в результате усталой работы.
• ★Высокий поток:
• Максимальная скорость стока составляет 800 м3/ч, что эквивалентно возможности слива воды в стандартном бассейне (примерно 1750 кубических метров) за 135 минут.
• Высокий подъем:
• Максимальный подъем - 15 метров.
• Дистанционное управление:
• Он использует беспроводную систему интеллектуального дистанционного управления, которая может реализовать такие функции, как дистанционное управление движением, запуск, остановка, регулирование скорости, управление вакуумным помощником,и запуск и остановка насоса для водоотведения.

4.1 Весь робот:

Общие размеры всей машины (мм): ≤ 2800×1800×1700

Грузоподъемность шасси с ползучим двигателем: ≥ 3000 кг

Тип шасси: шасси с ползучим двигателем для любых местностей

Режим движения: гидравлический двигатель * 2

Стрелка: резиновая 320 мм с встроенными стальными пластинами и ремнями против выхода из рельсов

Максимальная скорость движения: ≥ 5 км/ч, управляемая джойстиком, и скорость регулируемая

Максимальная способность к подъему на склоне: ≥32°

Максимальная глубина вадирования: ≥ 500 мм

Все транспортное средство оборудовано отсеком, а агрегат водонасоса, система управления и т.д. установлены внутри отсека.

Для удобства технического обслуживания двигателя можно перевернуть крышку всей машины.

Всасывающий подъемник может достигать 9 м при помощи вакуумного насоса.

При отказе вакуумной вспомогательной установки, она все равно может самостоятельно подниматься на высоту 8 метров после наполнения насоса водой.

4.2 Секция питания:

Модель: шестицилиндровый дизельный двигатель с электронным управлением впрыском топлива

Мощность/скорость вращения: 125 кВт/1800 р/мин

Стандарт выбросов: ≥Национальный IV

Бренд: Weichai

Вместимость топливного бака ≥ 140 л, которая может обеспечивать непрерывную работу всего транспортного средства в течение ≥ 8 часов.

4.3 Водяной насос:

Тип водяного насоса: вакуумно-помощный самозагружающийся центробежный насос

Максимальная голова ≥ 15 м, максимальная подъемность всасывания ≥ 7 м.

Максимальная скорость потока ≥ 800 м3/ч

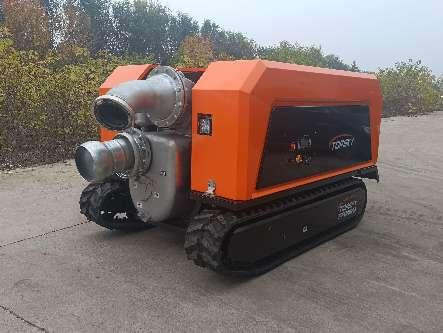

Диаметр входа DN250, диаметр выхода DN200.

Материал корпуса насоса: нержавеющая сталь.

Максимальный диаметр твердых частиц, через которые может проходить винт, составляет 100 мм;

Корпус насоса оснащен портом обслуживания, портом водоотведения и портом водоотведения сточных вод.Он может быть заблокирован и примеси могут быть удалены без демонтажа насосаДиаметр порта обслуживания ≥ 150 мм.

Водоканал оборудован системой защиты от сухого хода без воды, которая может защитить винт водоканала от повреждения механической уплотнители, винта,и пустоту насоса, когда в пустоте насоса нет жидкости, вращающейся с высокой скоростью.

4.4 Система поддержки вакуума:

Водяной насос должен работать одновременно с вакуумным насосом и использовать один и тот же источник питания (дизельный двигатель).

Гидравлический насос передач устанавливается на интерфейсе отбора мощности двигателя, а насос передач обеспечивает источник питания для гидравлического двигателя вакуумной помощи.

Вакуумный насос - это вакуумный насос без масла, который не требует смазки водой или маслом.Вакуумный насос имеет функцию автоматического старта-стопа. Когда самонаполняющийся насос выпускает воду, вакуумный насос автоматически останавливается.вакуумный насос автоматически запуститсяЭто преодолевает недостатки ранее используемых вакуумных насосов на рынке для вакуумно-помощных насосов с самозагрузкой, которые всегда работают одновременно с самозагрузочным насосом.и может привести к попаданию воды в вакуумный насос и повреждению из-за усталости.

После запуска двигателя вакуумный насос и водяной насос работают одновременно;

Принимается полностью автоматическая система помощи при вакууме, которая гарантирует, что вода не проникнет в полость вакуумного насоса, чтобы вызвать сбои или повреждения;

После того, как насос для воды оборудован системой помощи при вакууме, при условии работы при максимальном подъеме всасывания, время выхода воды требуется только 30 секунд;

Устройство с вакуумным подключением не требует дополнительного источника питания, оно подключено к заднему валу двигателя ремнем.Электронный сцепление устанавливается между ремня шкива и вакуумного насоса и подключается к автоматическому контроллеруАвтоматический контроллер имеет датчик уровня жидкости, подключенный к резервуару воды в верхнем конце самонаполняющегося насоса.сигнал подается обратно в контроллер, чтобы заставить его контролировать отделение сцепления от ремня шкивы вакуумного насосаПосле отделения одновременно запускаются только сцепление и двигатель;

Всасывающий подъемник может достигать 9 м при помощи вакуумного насоса.

При отказе вакуумной вспомогательной установки, она все равно может самостоятельно подниматься на высоту 8 метров после наполнения насоса водой.

4.5 Водопроводы и интерфейсы

Быстрые соединители: Вход и выход воды принимают форму быстрых соединителей, таких как соединители Пола.Поверхность водозаборного отверстия оцинкована горячим оцинкованием или обработана другими лучшими методами для обеспечения антикоррозии и прочности, и интерфейс не пропускает воздух; выход воды сделан из алюминиевого сплава или других лучших материалов.

Впускная труба: DN250 сосудистая труба ≥ 6 метров, оснащенная соответствующими быстрыми разъемами, фильтрующей головкой и низкоуровневым насосом для воды.

4.6 Водопроводы:

Оснащенные дренажными шлангами DN200 длиной ≥100 метров (пожарные шланги длиной ≥25 метров на рулон).

4.6 Система управления

Принять беспроводную систему интеллектуального дистанционного управления, которая может реализовать такие функции, как дистанционное управление путешествием, запуск, остановка, регулирование скорости, управление вакуумной помощью,и запуск и остановка насоса для водоотведения.

Расстояние дистанционного управления ≥ 200 м.

Дистанционное управление оборудовано двумя батареями, которые можно быстро заменить.

Дистанционное управление может отображать такие параметры, как температура дизельного масла, температура моторного масла, температура гидравлического масла, давление гидравлического масла, температура охлаждающей воды,и мощность батареи конечного корпуса роботомобиля, и может выдавать команду тревоги при обнаружении неисправности.

На панели управления пульта дистанционного управления установлена кнопка "Чрезвычайная остановка".

Конец кузова автомобиля оборудован главным переключателем батареи, чтобы предотвратить утечку электричества из батареи во время длительного хранения.

Панель управления конца кузова транспортного средства оснащена кнопкой "Чрезвычайная остановка", ключевым переключателем зажигания и гидравлической системой масляного давлителя.

На панели управления на конце кузова транспортного средства установлен интерфейс для зарядки батареи, который имеет форму быстрого подключения и выключения батареи, и ток зарядки не менее 25 А;Это зарядное устройство в основном используется для регулярной зарядки батареи, чтобы предотвратить ее невозможность использования из-за потери питания после длительного неиспользования..
