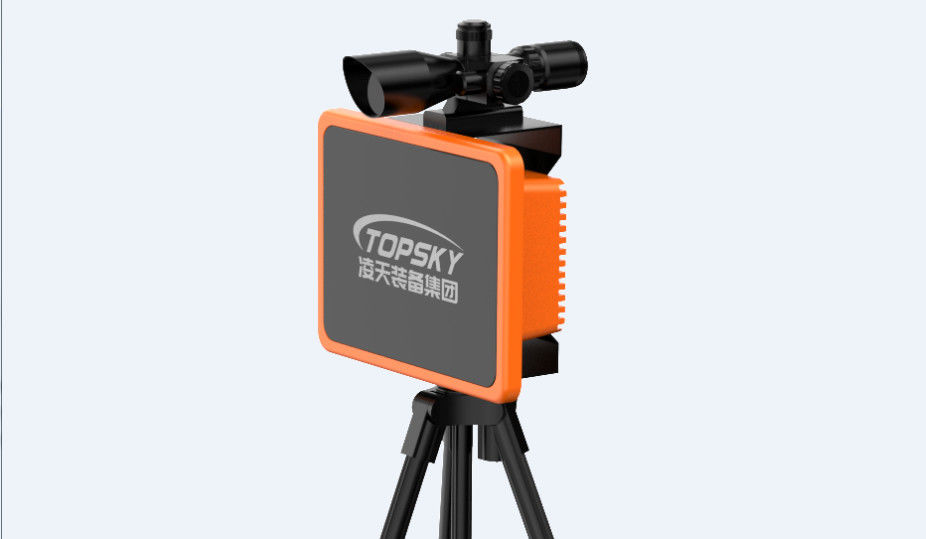

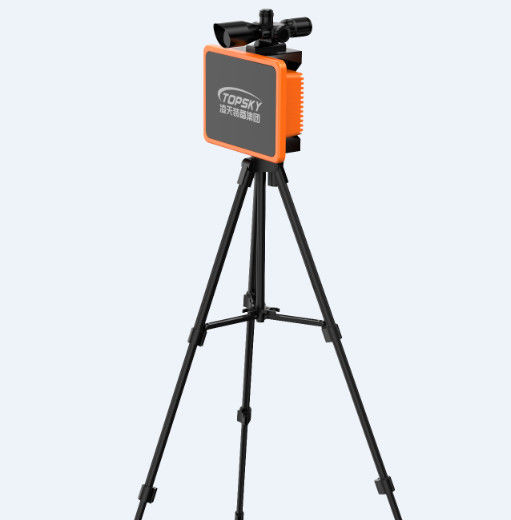

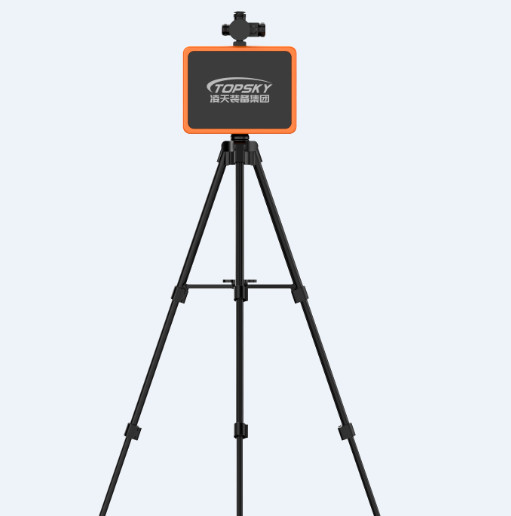

Радар наблюдения за деформацией здания PSR-400L

Радар PSR-400L для мониторинга смещения деформации здания основан на микроволновом дистанционном зондировании и технологии фазовых помех, которая может дистанционно и без контакта измерять смещение,отклонениеНепрерывный мониторинг таких показателей, как удар, с преимуществами быстрого мобильного развертывания, точности мониторинга деформации до миллиметра,неконтактный, не подверженный воздействию дыма, пыли и огня, высокая скорость обновления данных, возможность мониторинга всего здания и сотрудничество с несколькими машинами.На него не влияют такие климатические условия, как дождь., снег, туман и слабые световые условия, такие как поздняя ночь, что способствует раннему предупреждению и сигнализации в режиме реального времени о возможном обрушении здания или серьезном повреждении конструкции,эффективное обеспечение безопасности спасательного персонала

●Открытые шахты, геологические оползни/обрушения, аварийное спасение, водосберегающие плотины, оползни в городах

●Метро, большие мосты, многоэтажные здания, ветряные башни, железнодорожные трассы

1. ★ Ультрадальний и широкий диапазон обнаружения

400 метров, а точность мониторинга не зависит от расстояния

2. ★ Ультравысокий мониторинг деформации

Точность до 0,1 мм на уровне субмиллиметров, тщательный мониторинг ранних тонких деформаций, более быстрое и точное предупреждение

3. ★ Ультравысокое обнаружение отклонения

Сверхвысокая точность 0,05 мм

4. ★ Весь день, в любую погоду, полностью автоматическое обнаружение

Может обнаруживать 24/7, 24/7, полностью автоматизированный

5. ★ Выход многочисленного сигнала

485 выходного сигнала, пользователи могут беспроводно передавать через модули 4G IoT, что делает его удобным для подключения к облачным платформам пользователей

6. ★ Многоцелевое синхронное измерение

Одно устройство может одновременно измерять несколько целей синхронно.

4.1 Параметры хоста:

• Способ измерения: бесконтактное измерение
• ★ Максимальное расстояние наблюдения: ≥ 400 м
• ★ Точность мониторинга деформации: ≤ 0,1 мм до уровня миллиметра
• Частота сбора данных: 10Hz/20Hz/50Hz/100Hz/200Hz, регулируемая на нескольких уровнях
• Диапазон мониторинга: ≥ 30 °
• Угол регулировки электрического регулировщика: ≥ ± 45 °
• Точность обнаружения отклонения: ± 0,05 мм
• Условия мониторинга: 24-часовое, полностью автоматическое обнаружение
• Количество точек измерения: ≤ 5
• Интерфейс передачи данных: RS485 и беспроводная передача
• Камера: 1 камера высокой четкости
• Потребность в питании: 12 В постоянного тока
• Потребление энергии всей машины: ≤ 20 Вт
• Уровень защиты: IP66;
• Рабочая температура: -30 °C -60 °C;
• Масса оборудования: ≤ 5 кг

4.2 Параметры программного обеспечения:

• Местный конец непосредственно выполняет сбор данных и обработку деформации, завершая автоматическую обработку радиолокационной эхоизоляции, обработку помех и малую инверсию деформации
• Оборудована функцией измерения времени системы спутниковой навигации Beidou на уровне атомных часов, с частотной точностью лучше ± 0,5ppb (результаты измерений за 24 часа)
• Радарная система с интегрированной камерой для наблюдения за сценой, без открытой линии соединения между камерой и радиолокационной системой.Интерфейс функции видеонаблюдения интегрирован с интерфейсом системы управления радиолокационной системой, позволяющий захватить изображения сцены через интерфейс системы управления радиолокационной системой
• Функция мониторинга многоточечного смещения: устройство поддерживает одновременное установление нескольких точек мониторинга на верхнем интерфейсе программного обеспечения компьютера для мониторинга изменений его смещения
• Функция отображения результатов мониторинга: устройство поддерживает отображение результатов мониторинга в режиме реального времени на верхнем интерфейсе программного обеспечения компьютера;И поддерживает отображение в реальном времени динамических кривых отклонения каждой точки мониторинга на верхнем интерфейсе программного обеспечения компьютера
• Функция настройки дистанции мониторинга: устройство поддерживает настройку дистанции мониторинга ближайшего конца и дистанции дальнего конца на верхнем интерфейсе программного обеспечения компьютера
• Функция управления точками мониторинга: устройство поддерживает добавление, выбор и удаление точек мониторинга на верхнем интерфейсе программного обеспечения компьютера
• Функция сигнализации: имеет функцию звуковой и световой сигнализации.Звуковое и световое сигнализационное устройство оборудования должно немедленно выдавать сигнализационное сообщение..
