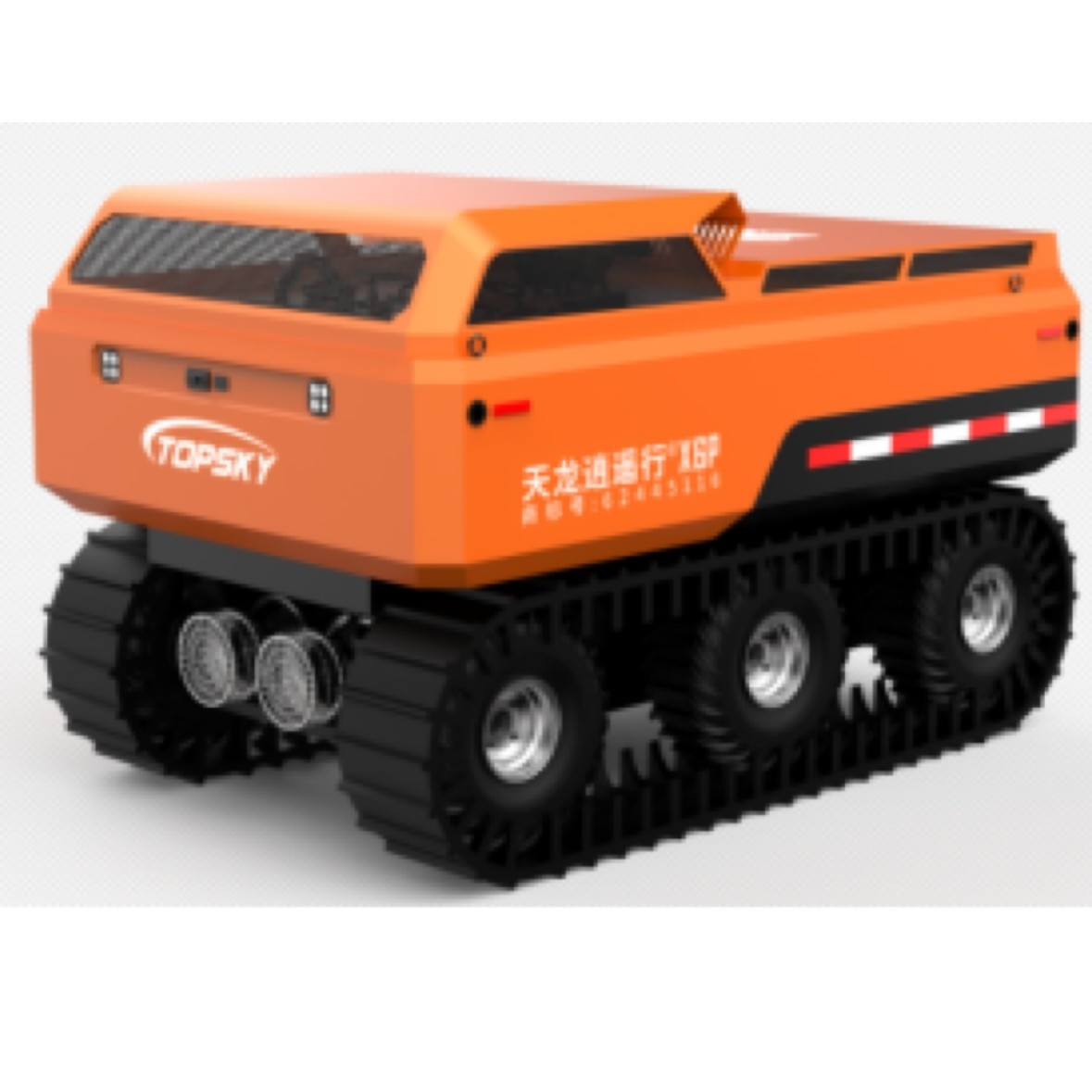

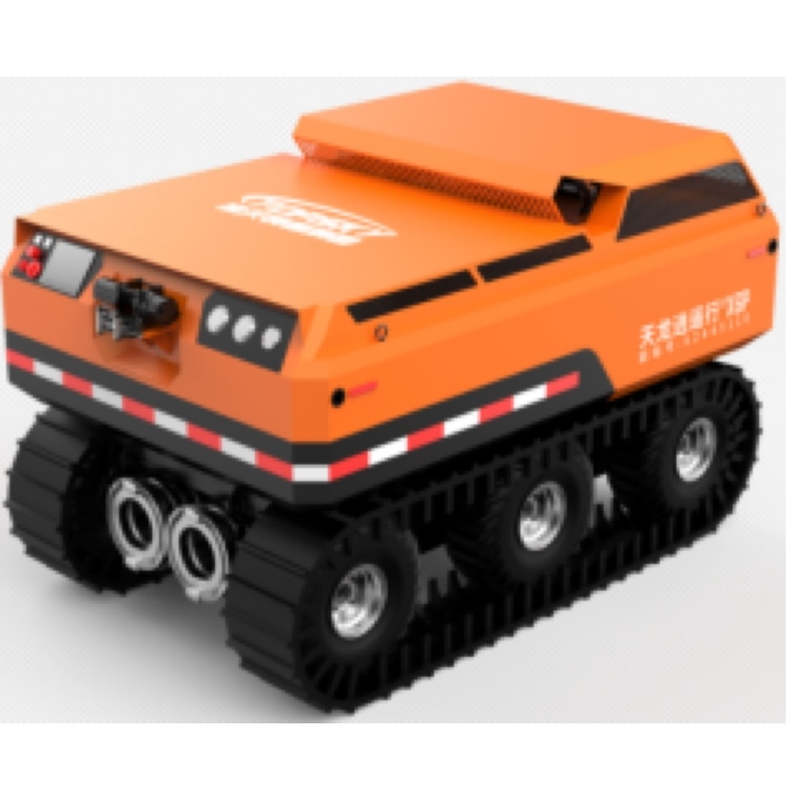

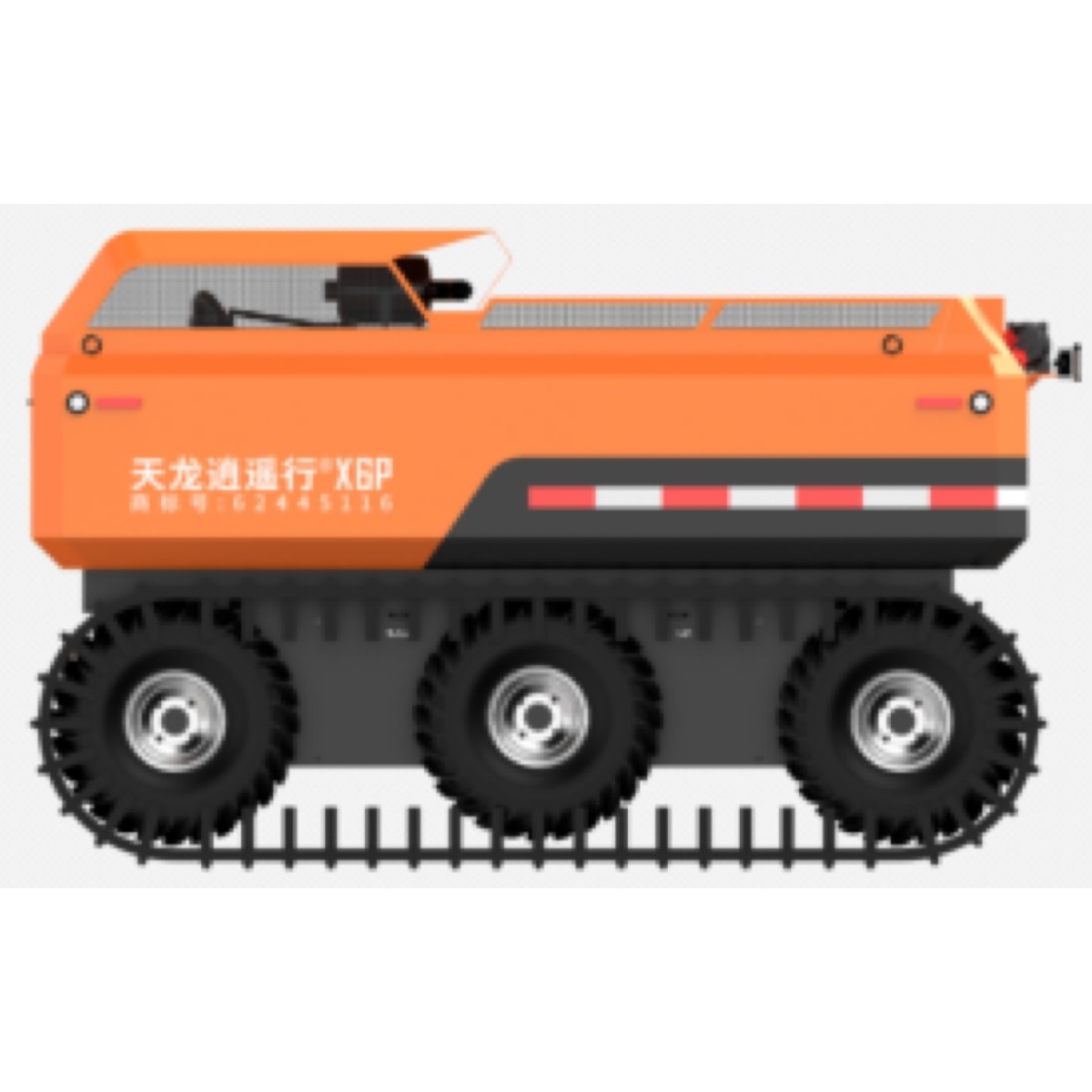

RXR-Q280D Интегрированный дренажный робот-разрушитель с композитными колесами и треком

I. Обзор продукции

II. Сфера применения

• Дренаж и спасательные работы в городских гаражах
• Дренаж и спасательные работы на станциях метро
• Дренаж и спасение от наводнений в туннелях и канаврах
• Дренаж от наводнений на узких городских дорогах
• Устранение рисков в водоемах
• В качестве водозаборного модуля для удаленного водоснабжения

III. Особенности продукта

1. Преимущества системы :
   Он может работать на поверхности воды, с простой дистанционной управляемостью.Он может быть быстро развернут на месте., экономия большого количества рабочей силы и материальных ресурсов.значительное повышение уровня безопасности спасателей во время операций и снижение их интенсивности труда.
2. Способность к земноводству:
   Он имеет 6×6 колесные + рельсовые шасси, которые являются гидравлически приводом и амфибии, и может путешествовать на любой местности. Он может плавать и двигаться на поверхности воды,подходящий для различных сценариев спасенияОн имеет двухцелевое шино + колесное шасси (следы могут быть быстро демонтированы и собраны).
3. Высокая скорость потока:
   Дизайн с двумя насосами, с максимальной пропускной способностью 900 м3/ч. Это эквивалентно возможности слить стандартный бассейн (около 1750 кубических метров) менее чем за 2 часа.
4. Сила тяги:
   Сила тяги ≥ 7,6 КН.
5. Высокая скорость
   Скорость ≥ 5 км/ч.
6. Функция высокого интеллекта:
   Редундальная связь; он может быть подключен к сетевой облачной платформе робота; двусторонний голосовой звонок. В транспортном средстве есть датчик погружения в воду. После обнаружения воды4 дренажных насоса будут работать одновременно для дренажа.
7. Облачная платформа:
   Платформа облачного управления оборудованием может удаленно отслеживать информацию об оборудовании, информацию о газе и видео, проводить статистический анализ, автоматически проверять срок действия оборудования,и автоматически напоминает о истекшем сроке службы оборудования статистику информации, обеспечивая всестороннее управление и применение для обеспечения своевременности оборудования.
8. Многофункциональная:
   It is equipped with a water area electric leakage detector (which can detect the electric leakage of 120/240-volt lines more than 3 meters away and send out audible and visual alarm information prompts) and a water area depth detector, который может обнаружить и отразить глубину воды.
9. Многочисленные гидравлические интерфейсы выходной мощности:
   Выходные гидравлические параметры: два выхода сверхвысокого давления: давление 72 МПа; поток сверхвысокого давления 0,7 L/мин; поток низкого давления 4 L/мин;два выхода сверхвысокого давления используются независимо друг от друга без помех..

IV. Основные технические показатели

1. Цель: аварийный водоотвод для муниципальных и автомобильных проектов; аварийное управление наводнениями и водоотведение, откачка воды из дамб; ликвидация и спасение от засухи, сельскохозяйственное орошение;откачка и очистка загрязненных поверхностей воды; насос и водоотведение в районах без фиксированных насосных станций и источников питания и т.д.
2. Применимые сценарии: Устранение наводнений в ограниченных и узких пространствах, таких как подземные гаражи, подземные коридоры, автодорожные туннели, канализационные канализационные каналы, метро, туннели, подземные трубопроводы,небольшие улицы и переулкиОн особенно подходит для мест, куда не могут добраться крупные оборудования для водоотведения.Особенно в условиях дренажа, где не подходит для персонала из-за потенциальной опасности для безопасности., где робот может играть большую роль.
3. Состав: в основном состоит из высокопрочной съемной колеи + 6x6 амфибийных вакуумных шин шасси, герметичный корпус, верхний крыш хэтчбека, дизельной системы питания, гидравлической системы,система тяги, система дистанционного управления, устройство для обнаружения и управления погружением в воду, световой фонарь, предупреждающий фонарь и т.д.
4. Механизм передвижения: Амфибийный, использующий шасси с 6×6 колесами + рельсами, с гидравлическим приводом, амфибийный и может передвигаться по всем местностям.подходящий для различных сценариев спасения.
5. Тип и количество шин: по 3 по каждой стороне, в общей сложности 6.
6. Наводнение на поверхности воды: может плавать и двигаться на поверхности воды для работы, а плавучесть ≥ 12 КН.
7. Структура рельса: высокопрочные рельсы установлены на внешней стороне шин, а ширина рельса ≥ 31 см.
8. Скорость (м/с): ≥ 1.5
9. Ускорение на склоне (%): ≥ 78
10. Переход препятствий (мм): ≥ 310
11. Сила тяги (KN): ≥ 7.6
12. Общие размеры (мм): ≤ 233016001500
13. Отклонение от прямой линии (%): 0.32
14. Диаметр поворота/собственная длина: 1.2
15. Высота перехода через препятствие/пространство от земли: 1.51
16. Избегание препятствий: выполняет функцию противосопротивления.
17. Общая масса машины (кг): ≤ 1250
18. Дистанция торможения (м): 0.28
19. Максимальный угол опрокидывания (°): 32
20. Минимальный просвет от земли (мм): 205
21. Пропускная способность (л/с): 251
22. Угол откидания насоса воды (°): -10~1
23. Давление на выходе (MPa): 0.12
24. Выходное давление гидравлического интерфейса (MPa): 72
25. Расстояние дистанционного управления (м): ≥ 1000
26. Глубина дыма (мм): ≤ 960
27. Время непрерывной работы одного топливного бака (ч): ≥ 10
28. Минимальная глубина водозабора (мм): ≥ 160

1. Мощность дренажа: 450 м3/ч
2. Вход и выход: диаметр 200 мм

1. Система и режим управления: полузакрытая количественная гидравлическая система, управляемая электронным клапаном включения-выключения + электронным пропорциональным клапаном.
2. Двигатель путешествия: количество приводов - 6; номинальное рабочее давление - 175 бар.

1. Рабочая температура: -20~70°C
2. Материал оболочки: высокопрочный инженерный пластик
3. Уровень защиты: IP69, противопадение, противодавление и водонепроницаемость.
4. Рабочее время: ≥ 8 ч.
5. Функция управления движением: с помощью 2 одноосевых промышленных джойстиков робот может гибко управляться, чтобы двигаться вперед, назад, повернуть влево и повернуть направо.
6. Вспомогательный инструмент: плечевой ремень для портативного терминала дистанционного управления.
7. Бортовый контроллер: промышленный компьютер встроен в конец кузова транспортного средства, которым можно управлять для выполнения таких действий, как откачка воды, тяга и включение огней,и также может запросить информацию об ошибке, такие как давление масла, уровень жидкости и мощность батареи.
8. Проводный пульт дистанционного управления: оборудован проводным пультом дистанционного управления, который может быть использован в случае чрезвычайной ситуации, когда беспроводной сигнал препятствует в сильной магнитной среде для перемещения робота.

1. Особенности: позволяет быстро устанавливать и восстанавливать водопроводные шланги.
2. Общие размеры: длина * ширина * высота: 178011001360 мм
3. Масса ремня: 315 кг (без водопровода)
4. Тип привода: электрический
5. Вместимость батареи: 32Ач
6. Общая длина водопроводных шлангов для прокладки и перемотки: 150 метров
7. Он может одновременно переворачивать 2 катушки водопроводных шлангов большого диаметра.
8. Скорость прокладки/обмотки: 0,5 м/с
9. Скорость движения: 10 км/ч
10. Водяные шланги могут быть полностью демонтированы в целом после перемотки (необязательно).

1. Режим привода: электропривод
2. Сила тяги: ≥ 4500LB
3. Длина проволоки: 20 метров
   Функция: он может тянуть застрявшие транспортные средства и оборудование, а также может использоваться для самоспасательной тяги.

1. Функция GPS: GPS позиционирование, и трасса может быть запрошена.
2. Система облачной платформы управления аварийным противопожарным оборудованием (необязательно)

V. Конфигурация продукта

1. Один интегрированный робот для водоотведения и сноса (композит с колесным ходом)
2. Один портативный терминал дистанционного управления
3. Один проводный пульт дистанционного управления
4. Один набор зарядов для роботов
5. Один набор зарядных устройств дистанционного управления
6. Один набор электрических больших диаметров водопроводных шлангов
7. Две батареи пульта дистанционного управления
8. Один набор зарядных устройств для батарей дистанционного управления
