Структура продукции

Обзор продукции

1. Основные функции: шасси робота-взрывостойкого ползака использует литийную батарею в качестве источника питания, и использует беспроводное дистанционное управление для дистанционного управления,которые могут перевозиться в различных формах, а конструкция вращения на месте может сделать работу более гибкой.

2.Сценарий использования: взрывозащитная машина может использоваться в различных крупномасштабных нефтехимических предприятиях, тоннелях, метро и других растущих нефтяных газов, утечки токсичных газов и взрыв, туннель,обрушение метро и другие катастрофы и скрытые опасности.

Сфера применения

• Крупные нефтехимические предприятия, спасательные службы при пожаре в тоннелях и метро
• Спасение на месте опасного химического пожара или дымового пожара
• Спасение на месте нефти, газа, утечки и взрыва токсичных газов, туннеля, обрушения метро и т.д.

Особенности

1Сильная способность к тушению пожара

2. Конструкция водоразового пушки с большим потоком может изменить различные формы распыления воды, и скорость распыления может быть регулирована, и диапазон стрельбы высок,которые могут отвечать пожарной работе в больших пространственных местах

3. Высокий уровень защиты

4Общий уровень защиты IP67

5Степень защиты шасси IP68

6Существует множество видов обнаружения токсичных и вредных газов.

7. Достичь 8 газов и 2 экологических параметров

8Сильная сила.

9. Сильная способность тянуть шланги, может тянуть 680 шлангов одновременно

10. Многофункциональное использование

11. Используются для тушения пожаров, разведки, транспортировки, особенно спасательного оборудования и материалов, таких как шланговое оборудование (например: шланги, газовые маски,дыхательные аппараты под давлением, огнестойкая одежда, инструменты для сноса и другое оборудование)

12. Доступ к облачной платформе роботизированной сети

Местоположение, мощность, аудио, видео, информация о обнаружении газовой среды и другая информация о состоянии робота в режиме реального времени могут передаваться в облако через сеть 4G/5G,и может быть просмотрен на фоне ПК и мобильных терминалов

Технические параметры

4.1 Роботная машина:

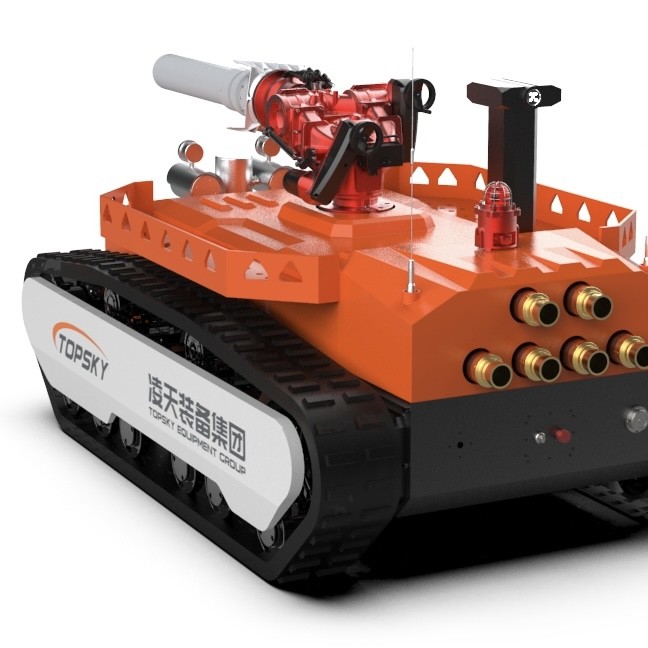

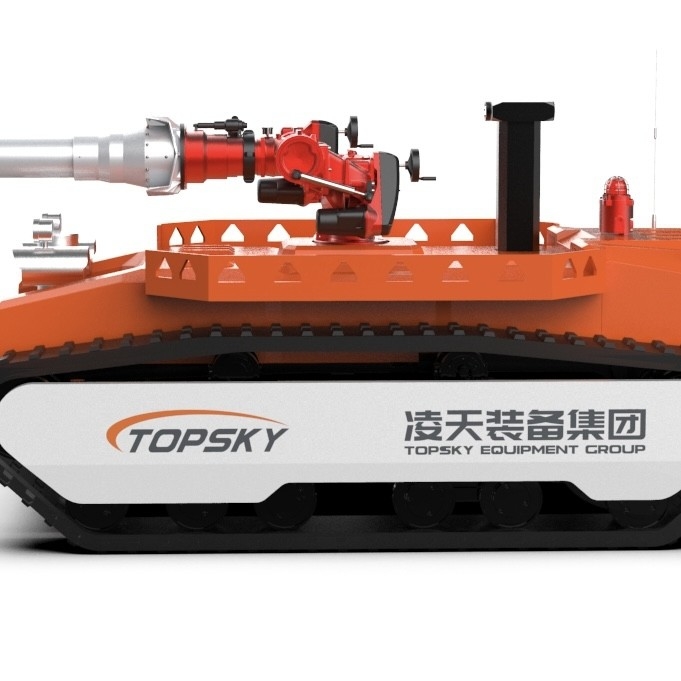

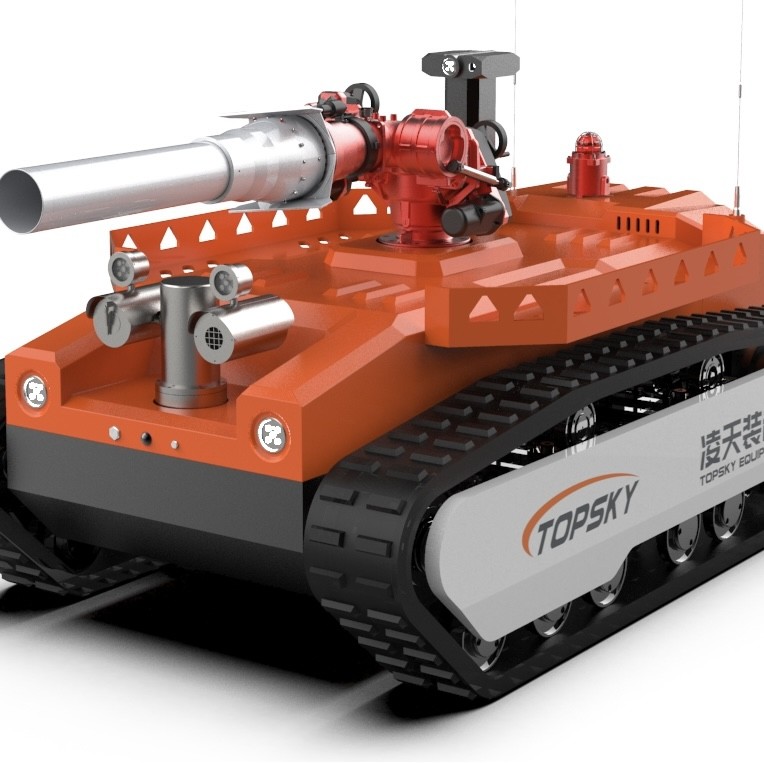

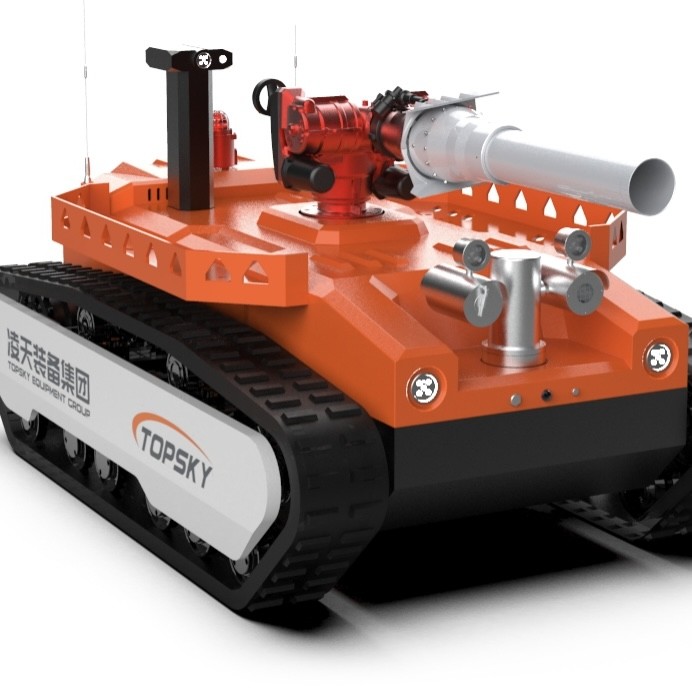

1Название: взрывостойкий пожарный разведробот

2. Модель: RXR-MC200BD

3Основные функции: пожаротушение, аудио- и видеоразведка, разведка токсичных и вредных газов и разведка окружающей среды в районах стихийных бедствий;

4. Внедрить стандарт пожарной отрасли: GA 892.1-2010 "Пожарный робот" Часть 1 "Общие технические условия"

5. внедрение взрывозащитных стандартов: GB3836.1 2010 "Взрывоопасные атмосферы часть 1: Общие требования к оборудованию I", в соответствии с GB3836. 1-2010 Взрывоопасные атмосферы часть 2:Оборудование, защищенное огнеупорными корпусами, CB3836. 4 2010 Национальный стандарт для взрывоопасных атмосфер Часть 4: защитное оборудование, безопасное по своей сути

6. взрывостойкий тип: робототехника Exd [ib] II. B T4 Gb

7Уровень защиты: уровень защиты корпуса робота IP68, уровень защиты корпуса робота IP67

8Мощность: литийная батарея, 100Ач

9Размер: длина 2772 мм × ширина 1695 мм × высота 1540 мм

10Диаметр руля: вращение на месте

11Вес: 3190 кг.

12Притяжение: 22,3 кН

13Максимальная скорость потока: 200 л/с (150 л/с ~ 200 л/с регулировка потока)

14Линейная максимальная скорость: ≥1,43 м/с, дистанционное управление непрерывным изменением скорости

15Отклонение от прямой: ≤ 0,44%

16Способность подниматься: 83,9% (или 40°)

17Высота препятствия: 380 мм.

18Угол стабилизации проката: ≥ 40 градусов

19Глубина промывки: 600 мм (без воды в течение 1 часа при нормальном давлении)

20Время непрерывной ходьбы: 3 часа

21Время работы на надежность: 16 часов непрерывного испытания стабильности и надежности

22Расстояние дистанционного управления: 1000 м.

23Расстояние передачи видео: 1000 м.

24- грузоподъемность: с собственной грузовой рамой, которая может перевозить материалы для оказания помощи (например: шланги, газовые маски, респираторы под давлением, огнестойкая одежда,сносные инструменты и другое оборудование) на место бедствия; он может буксировать спасательную машину на спасательную сцену; препятствия и т.д. могут буксироваться с помощью буксировочного кольца

25 Панорамная функция мониторинга: изображение тела робота на 360 градусов может отображаться удаленно

26. функция отображения положения: обнаружение в режиме реального времени угла наклона робота, угла проката, угла азимута, удобный для оператора, чтобы попытаться освоить состояние робота,обратно к значению терминала дистанционного управления, чтобы сделать следующий шаг правильной командной операции

27Автономная функция избегания препятствий: при столкновении с препятствиями в пределах 2 метров впереди скорость будет уменьшена вдвое, а при столкновении с препятствиями в пределах 1 метраОн автоматически перестанет двигаться вперед.

28 Функция автоматического охлаждения распылением: с трехслойной водной занавеской с самоохлаждающейся конструкцией распыления, распыление охлаждения корпуса робота, формирование водной занавески покрытия всего робота,и убедиться, что батарея, двигатель, система управления и ключевые компоненты робота могут работать нормально в условиях высокой температуры;

29.Автоматическая генерация энергии и функция автоматического подавления отталкивания: главный двигатель робота использует торможение генерации энергии, которое гасится в распыле воды

30Роботный полётник (необязательно): полётник для пожарного робота должен быть изготовлен из огнеупорного, антистатического,высокотемпературная резина (этот параметр соответствует отчету о испытаниях Национального центра надзора и инспекции качества взрывостойкой безопасности угольных шахт); Внутренняя часть рельса представляет собой металлический скелет; имеет конструкцию защиты от выхода из рельса;

31. Водонепроницаемая функция узелка ремня (по желанию): через двойную универсальную структуру он может вращаться на 360 градусов, чтобы предотвратить узел водопровода

32. Автоматическое сброс шланга (необязательно): работа дистанционного управления обеспечивает автоматическое сброс шланга, чтобы гарантировать, что робот может легко вернуться после выполнения задачи

33Терминал управления: терминал дистанционного управления типа трехкоробки.

4.2 Роботизированная пожарная система:

1. огнестрельное оружие: импортное огнестрельное оружие

2Тип огнетушителя: вода или пена

3Материал: корпус пистолета - из нержавеющей стали, головка пистолета - из алюминиевого сплава

4Рабочее давление ((Mpa):1.18 ((Mpa)

5Способ распыливания: распылитель воды с удюхи, постоянный ток, пена с низким увеличением

6Поток воды/пеной: 200 л/с (150 л/с ~ 200 л/с регулировка потока)

7Дальность действия (м): ≥128 м (вода); ≥125 м (пенообразование)

8Угол вращения: горизонтальный -90°~90°, вертикальный -10°~69°

9Максимальный угол распыления: может быть распылен плоским, покрывая сверхбольшую площадь шириной 45 метров

10.Шумная пушка трубки: Шумная трубка может быть заменена, и способ замены натянутой быстрый подключение, и огневая водяная пушка может распылять воду, пену и смешанную жидкость,чтобы одна пушка могла использоваться для нескольких целей., и нет необходимости демонтировать пенный цилиндр при переключении между режимами сглаживания постоянного тока и утка.

4.3 Система разведки роботов:

Конфигурируя газовые счетчики, модули мониторинга окружающей среды, инфракрасные камеры, 360° патрульные системы видимого света и инфракрасные системы термоизображения, пикапы и другое бортовое оборудование,может проводить дистанционную разведку токсичных и вредных газов на месте аварии, условия окружающей среды, видео и аудио в зоне бедствия;Взрывостойкая подъемная платформа оснащена датчиками и камерами для обнаружения окружающей среды для измерения и анализа токсичных и горючих газов., аудио и видео, а также окружающую среду на различных высотах на площадке;

Модуль обнаружения газа и окружающей среды: оснащен беспроводной системой быстрого обнаружения аварийного спасения и детектором температуры и влажности, который может обнаруживать: CO2: 0-5%VOL

CH4: 0-100%VOL

СО: 0-1000 ppm

H2S: 0-100 ppm

CL2: 0-1000ppm

NH3: 0-100 ppm

O2: 0-30% O2

H2: 0-1000 ppm

Температурный диапазон: от -25 до 60 °C

Диапазон влажности: от 0% до 90%

Функция измерения инфракрасной температуры:внутренний и внешний отдел автомобиля оснащены инфракрасными датчиками измерения температуры для контроля внутренней температуры кузова автомобиля и температуры на месте (-50-350°C)
